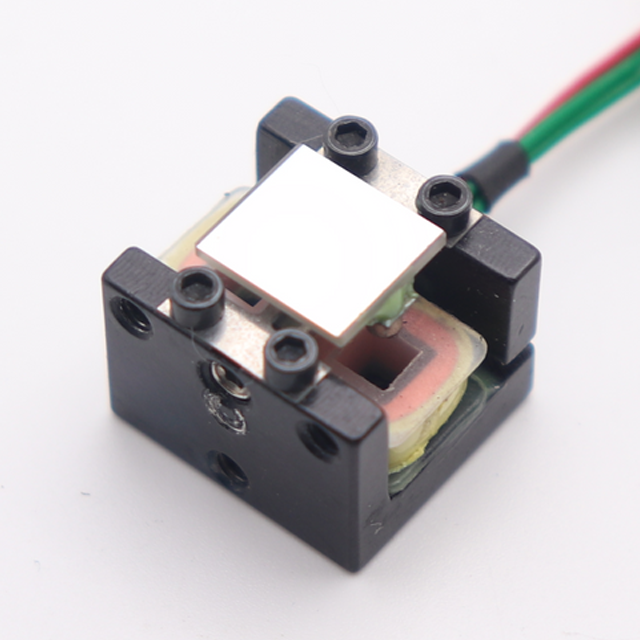

SC-3 微型諧振掃描器

更新時間:2026-05-06

瀏覽量:278

品牌：美國EOPC
型號：SC-3
描述：SC-3型超小型固定頻率諧振光學掃描器是目前市面上非MEMS（微機電系統）設計的極小尺寸機械掃描器。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SC-3 微型諧振掃描器描述：

數據表  sc-3 CAD drawings SC-3-SH OUTLINE DRAWING

SC-3型小型固定頻率諧振光學掃描器是目前市面上非MEMS（微機電系統）設計的極小尺寸機械掃描器。它是一種電磁驅動的動鏡裝置，以連續正弦運動方式偏轉光束。反射鏡組件固定在一根張緊帶簧的中央。SC-3型掃描器或更小尺寸版本SC-3-SH的掃描頻率范圍為100 Hz至1860 Hz，可固定在該范圍內任一頻率值。掃描角度與頻率成反比，并隨反射鏡尺寸變化。標準工作溫度為0°C至+55°C。其他溫度范圍及真空工作環境可按需提供。

高器件“Q”值確保了頻率穩定性與低驅動電功率。高抗彎剛度使其具有良好的抗沖擊和振動性能、低擺動和出色的掃描重復性。在固有頻率下諧振，使該器件成為眾多需要高質量成像且失真極小的長期運行應用的理想選擇。該掃描器特別適用于專用、大批量的OEM工業應用。SC-3型掃描器可輕松集成到小型和便攜式儀器中。

掃描器在諧振頻率下的持續工作由正反饋放大器型ED驅動器或AGC驅動器維持。AGC驅動器可提供更高的振幅穩定性（0.01%）和位置輸出信號。

特點與優勢：

在100 Hz至1,000 Hz范圍內選定一個固定頻率
掃描角度最高可達50°光學峰峰值
反射鏡尺寸最大12x7mm
支持垂直或水平安裝
體積小、重量輕
低功耗驅動電路
堅固耐用，無易損件
免維護
高可靠性
耐受沖擊與振動
高頻穩定性（高達0.05%）
可高/低溫工作1
可真空工作（達10?1? 托）1
無抖動運行
無輻射電磁干擾（EMI）
可提供反射鏡位置輸出
標準配置為增強鋁膜玻璃反射鏡，可選紅外及紫外鍍膜1

1 可特殊訂購

產品選項：

SC-3：常規掃描器。尺寸（英寸）：0.9 x 0.5 x 0.4
SC-3-SH：短款掃描器。尺寸（英寸）：0.55 x 0.5 x 0.4
SC-3-A：更高頻率掃描器。尺寸（英寸）：0.55 x 0.5 x 0.4
SC-3-HF：高頻、小反射鏡、小掃描角掃描器。尺寸（英寸）：0.55 x 0.5 x 0.4

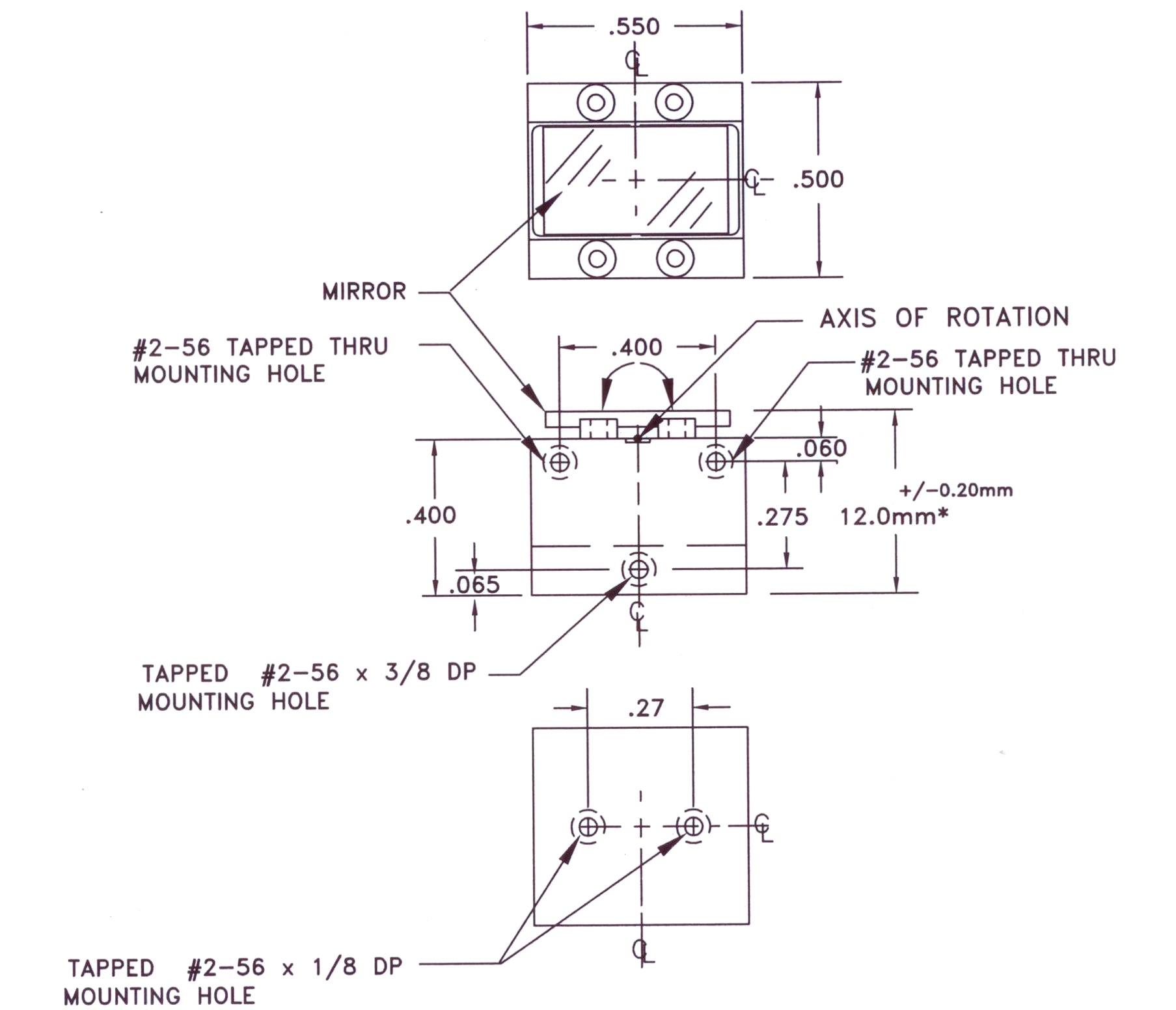

圖紙：

應用領域包括：: 可用作腔內Q開關、共聚焦顯微鏡、癌癥診斷、眼科成像、自適應光學、X射線技術、DNA測序、腦成像、認知識別檢測、牙科、皮膚科、發育生物學、無損評估/無損檢測、腫瘤學，以及光學相干顯微術（OCM）的高分辨率成像、激光掃描器、圖像與圖案的形成和識別、高分辨率打印、熒光顯微鏡、共聚焦顯微鏡、半導體成像、卷材檢測、生物醫學成像、質量檢測、工藝驗證、掩模檢測、機器視覺，以及太空和環境等領域。

固定頻率范圍100 Hz至1000 Hz。以下內容僅供參考。

型號	掃描角度（峰-峰光學度）	反射鏡尺寸 (mm)	頻率 (Hz ±10%)
SC-3-2	50°	直徑 6 英寸	250
SC-3-2	50°	7x7	180
SC-3-2	50°	12x7	110
SC-3-3	40°	6 dia	400
SC-3-3	40°	7x7	285
SC-3-3	40°	12x7	180
SC-3-4	30°	6 dia	600
SC-3-4	30°	7x7	430
SC-3-4	30°	12x7	265
SC-3-5	20°	6 dia	830
SC-3-5	20°	7x7	600
SC-3-5	20°	12x7	385
