SC-2 Pico Resonant Scanner Description：

數據表

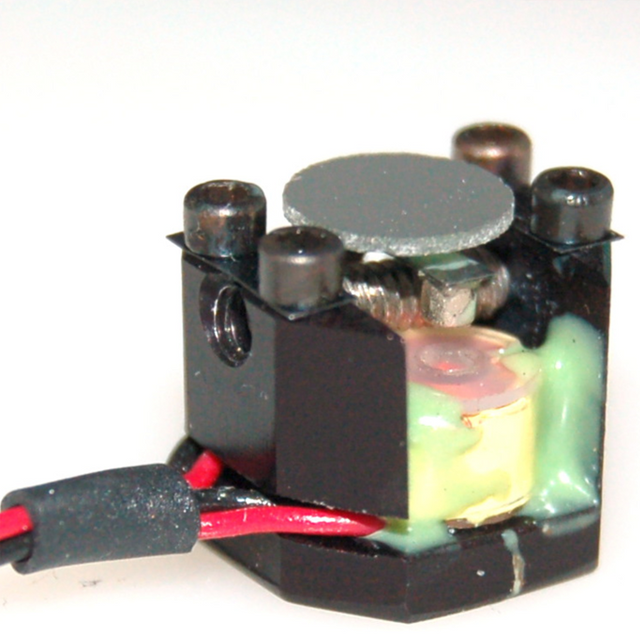

SC-2型微型小型固定頻率諧振光學掃描器是當前市面上尺寸小的新型機械掃描器。它是一款電磁驅動的動鏡裝置，可使光束產生連續的正弦運動。鏡片組件固定在一條繃緊的帶簧中央。SC-2型掃描器的掃描頻率范圍為100Hz至1000Hz，可在該范圍內固定任一數值。掃描角度與頻率成反比，并取決于反射鏡尺寸。標準工作溫度為0°C至+55°C。其他溫度范圍和真空工作環境可按需提供。

器件的高Q值確保了頻率穩定性和低電驅動功率。高彎曲剛度可有效抵御沖擊和振動，并實現低擺動與優異的掃描重復性。在其固有頻率下諧振，使該器件成為眾多要求良好成像和低失真應用的理想之選，且可實現長壽命運行。該掃描器特別適合專用的、大批量的OEM工業應用。SC-2型掃描器能輕松裝入尺寸極小的系統和便攜式儀器中。

掃描器在諧振頻率下的工作由正反饋放大器（ED型驅動器）或AGC驅動器維持。AGC驅動器可提供更高的幅度穩定性（0.01%）和位置輸出信號。

特點與優勢：

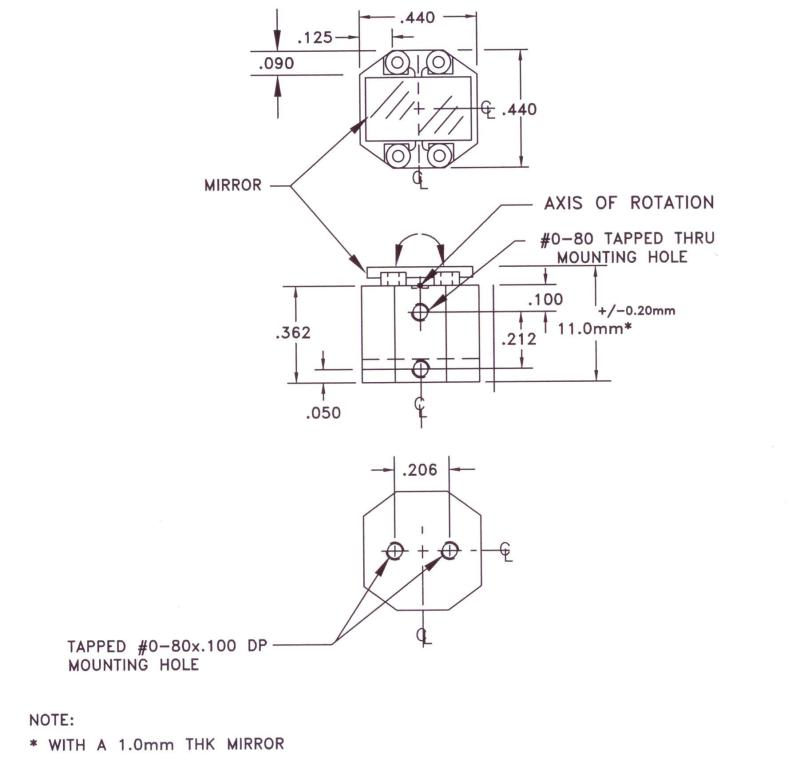

圖紙：

從100Hz至1000Hz范圍內選擇一個固定頻率。以下參數僅供參考。

規格

電氣參數：

反射鏡：

訂購信息

型號 [SC-2]；反射鏡尺寸 [mm]；角度 [峰-峰光學度]；頻率 [Hz]

示例：產品號 SC2-2-7x6-50-200。該產品號表示SC-2型掃描器，配備7mm×6mm反射鏡，50°峰-峰光學掃描角，工作頻率200 Hz。
