SC-5 微型共振掃描器描述:

Datasheet

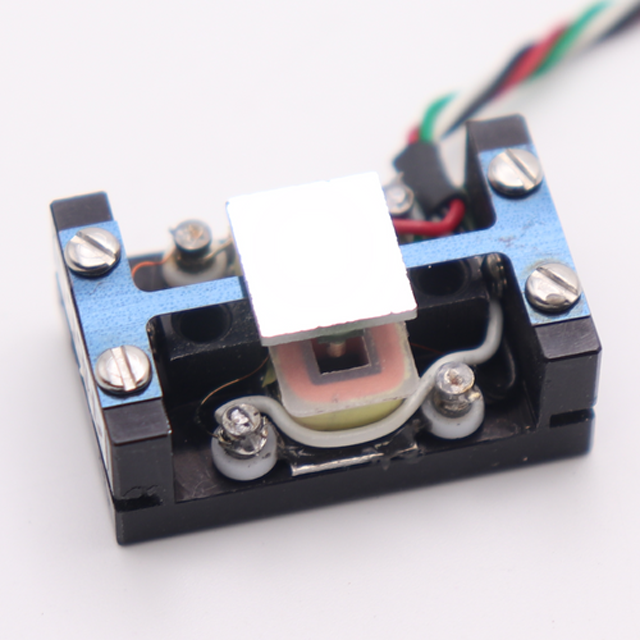

SC-5 型小型固定頻率共振光學掃描器是一種電磁驅動的動鏡裝置，可驅動光束作正弦運動。反射鏡組件固定在扭力彈簧中心。SC-5 型掃描器的掃描頻率范圍為 100 Hz 至 1500 Hz，可在此范圍內固定為任一頻率。掃描角度與頻率成反比，且受反射鏡尺寸影響。標準工作溫度為 0°C 至 +65°C，可根據要求提供其他溫度范圍及真空工作能力。

高“Q”值確保了頻率穩定性、低反作用力和低驅動電功率。高抗彎剛度可提供良好的抗沖擊與抗振動能力、低擺動以及出色的掃描重復性。在固有頻率下共振，使該器件成為眾多需要良好成像與微小變形的長壽命應用的理想之選。該掃描器尤其適用于專用、大批量的 OEM 工業應用。SC-5 型掃描器可輕松集成至小型便攜式儀器中。

共振頻率下的工作由 ED 型反饋放大器驅動器或 AGC 驅動器維持，并以掃描器作為頻率源。AGC 驅動器還可提供更高的幅度穩定性（0.01%）和位置輸出信號。PLD-1S 驅動器可將掃描器與外部時鐘信號鎖相。PLD-2S 驅動器可將兩個同頻率掃描器鎖定為利薩如模式，以生成圓或橢圓，或使兩個同頻率共振掃描器同相或異相鎖定。PLD-2SXY 驅動器可鎖定兩個共振掃描器以產生光柵掃描系統。PLD-XYG 驅動器可將一個共振掃描器（高頻）與一個振鏡（低頻）鎖定，生成 X-Y 光柵掃描系統。

特點與優勢:

產品選項:

圖紙：

特殊葉片構型、調制波形與形狀可按特殊訂單提供（咨詢 EOPC）。提供具有不同封裝、調節方式和電源選項的驅動電路。對 OEM 應用可提供特價。

單一固定頻率，范圍 25 至 2,200 Hz。以下內容僅供選型參考。

SC-5 共振光學掃描器：

SC-5-HF 高頻共振光學掃描器：

掃描器

規格:

反射鏡:

電氣：

訂購信息

型號 [SC-5]；反射鏡尺寸 [mm] ；角度 [光學峰峰值，度] ；頻率 [Hz]

示例：零件號 SC5-15×15-60-90。該零件號表示 SC-5 型掃描器，配備 15 mm 方形反射鏡，60° 光學峰峰值掃描角度，工作頻率 90 Hz。

型號 [SC-5-HF]；反射鏡尺寸 [mm] ；角度 [光學峰峰值，度] ；頻率 [Hz]

示例：零件號 SC5-HF-6×6-40-1200。該零件號表示 SC-5-HF 型掃描器，配備 6 mm 方形反射鏡，40° 光學峰峰值掃描角度，工作頻率 1200 Hz。
