SH-10 彈簧復位激光快門描述:

SH-10 數據表 SH-10 CAD圖紙 SH-10 激活方式

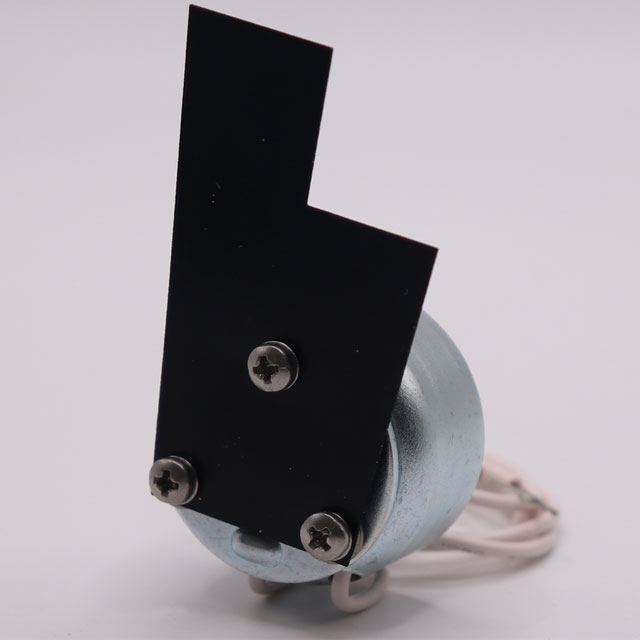

我們的低成本SH-10激光聯鎖快門旨在保護用戶免受低至中等功率激光束的傷害。該快門采用安裝在旋轉電磁鐵上的葉片來控制光束的通斷。通電時，葉片移至打開位置，允許激光束通過。在無電流通過或斷電時，復位彈簧會迅速將葉片移回關閉位置，有效阻擋激光束。

特點與優勢:

產品選項:

-5：5V快門工作電壓（不兼容DSH-10驅動器）

-12：12V快門工作電壓（不兼容DSH-10驅動器）

-15：15V快門工作電壓（不兼容DSH-10驅動器）

-24：24V快門工作電壓（兼容DSH-10驅動器）

-M：（安裝座）快門附帶可用于水平和垂直安裝的安裝座。

-MP：（安裝板）快門附帶安裝板，可直接水平或垂直安裝至光學平臺。

-B：（盒裝）快門封裝在黑色陽極氧化盒內。

-DM：（偏轉鏡）斷電時，粘貼在快門葉片上的反射鏡將高功率激光束偏轉。

-BD：（光束收集器）盒裝快門帶有偏轉鏡，可吸收最高100 mW激光功率。斷電時，粘貼在快門葉片上的反射鏡將激光束偏轉至集成光束收集器內。

-BD-5W：（5W光束收集器）盒裝快門帶有集成光束收集器，可承受最高5瓦激光功率。

-BD-10W：（10W光束收集器）盒裝快門帶有集成光束收集器，可承受最高10瓦激光功率。

-PI：（位置指示器）快門內置磁性開關（傳感器），用于指示葉片位置（打開或關閉）。所有-MP和盒裝型號均可選配。

-L：（長壽命）長壽命型（最低5000萬次循環）。所有型號均可選配。

-BARE：快門葉片為裸鋁材質。

關鍵規格:

葉片選項:

附加信息:

快門類型:

安裝選項:

訂購信息:

對于SH-10快門：

對于激光（光源）信息：

對于DSH-10驅動器：

示例 1： 部件號 SH-10-MP-L-TANT 搭配 DSH-10-110-BNC 驅動器。

該部件號表示：SH-10型快門，長壽命（最低5000萬次循環），配備鉭葉片，帶有適配光學平臺的安裝孔，并配有帶外殼的驅動器（5.3英寸 x 5.3英寸 x 2英寸），使用110V交流線路電壓工作，帶BNC接口用于TTL輸入。

示例 2： 部件號 SH-10-B-12。

該部件號表示：SH-10型快門，盒裝，帶有通光開口，工作電壓為12V。

示例 3： 部件號 SH-10-PI-B-L-24-REF。

該部件號表示：SH-10-PI型快門，帶位置指示器，盒裝帶通光開口，24V工作電壓，配備反射葉片（拋光鍍鎳），長壽命工作（最低5000萬次循環）。

示例 4： 部件號 SH-10-BD5W-12-L-PI-mirror for 980nm 快門搭配 DSH-10-110-BNC 驅動器。 該部件號表示：SH-10-BD5W型快門，盒裝帶通光開口，集成光束收集器（散熱體）可承受高達5瓦的功率。位置指示器可顯示反射鏡位置。12V工作電壓，長壽命工作（最低5000萬次循環）。反射鏡針對980nm波長鍍膜。驅動器為帶外殼的驅動器（5.3英寸 x 5.3英寸 x 2英寸），使用110V交流線路電壓，帶BNC接口用于TTL輸入。
