SH-20 大孔徑彈簧復位激光安全快門描述:

SH-20 數據表 SH-20圖紙 DSH-20 駕駛員圖紙

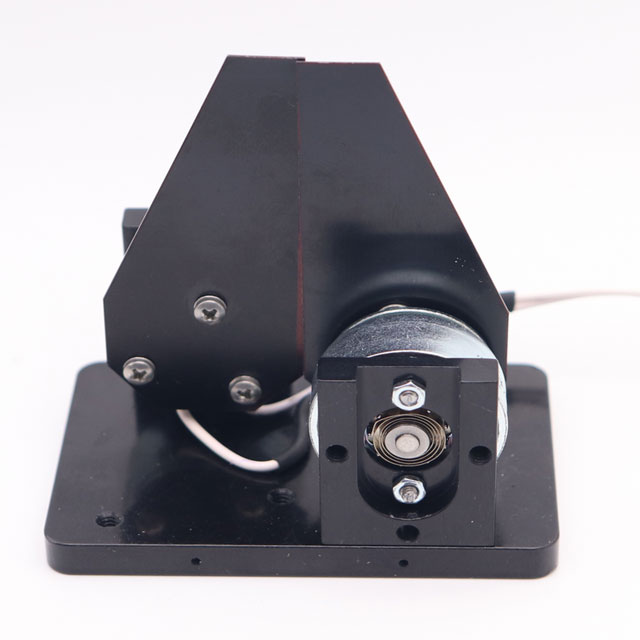

SH-20 由兩個基于同一安裝座、反向運動的 SH-10 激光安全快門組成，以實現大孔徑。每個快門均包含一個安裝在旋轉電磁鐵上的葉片。通電時，葉片移動至“開啟”位置，為激光束讓出光路。斷電時，快門的復位彈簧將葉片移動至“關閉”位置，阻擋激光束。無電流時快門處于“關閉”位置。

標準葉片材料為 0.02 英寸厚的黑色陽極氧化鋁。為滿足激光器規格或用于 X 射線等其他用途，可采用其他材料和厚度。我們提供標準及定制快門。

特點與優勢:

產品選項:

-B（盒裝）：快門封裝于黑色陽極氧化鋁盒內。

-L（長壽命）：長壽命型（最低 5000 萬次循環）。適用于所有型號。

圖紙:

DSH-20 驅動程序

標準 SH-20 激光安全快門規格:

提供的 SH-20 激光安全快門型號（定制及標準）:

損傷閾值:

SH-20 快門標準葉片為 0.02 英寸厚的黑色陽極氧化鋁，可承受 100 mW/mm2 的功率密度，總功率限值為 2 瓦。我們還可提供滿足激光器規格、適應不同波長及更高功率激光束的解決方案。我們提供適用于激光、X 射線和等離子體的多種材料及厚度，覆蓋從可見光到遠紅外的應用。

如有具體應用需求，請來電討論。您也可指明最適合您應用的材料，或自行提供反射鏡、光柵等其他附件。

SH-20 標準葉片材料為 0.02 英寸厚黑色陽極氧化鋁。我們還提供以下葉片方案:

驅動及控制激光安全快門的方式:

您可通過施加相應的電壓來驅動激光安全快門：對 SH-20-5 施加 5V，對 SH-20-12 施加 12V 或 15V，對 SH-20-24 施加 24V。

若不使用我們的驅動器，我們可提供原理圖供您自行制作驅動器。詳情請點擊“CAD 圖紙”。 訂購不帶驅動器的快門時，請指明工作電壓：5V、12V 或 15V、24V。

DSH-20 驅動器用于驅動 SH-20 激光安全快門。該驅動器包含一個三位置控制開關：

提供以下驅動器型號，用戶可通過 TTL 信號控制快門:

DSH-20 驅動器可同時驅動兩個 SH-10 快門。

訂購信息:

1) 關于 SH-20 激光安全快門：

2) 關于激光（光源）信息： 光束尺寸 [mm]；光束功率（瓦）；波長 [nm]

3) 關于 DSH-20 驅動器：

示例： 零件號 SH-20-B-L-TANT-1/4-20 配 DSH-20-110-BNC：

該零件號表示：SH-20 型激光安全快門，盒裝帶通光孔，長壽命（最低 5000 萬次循環），鉭葉片，1/4-20 安裝孔以適配光學平臺，配盒裝驅動器（尺寸 5.3"×5.3"×2"），工作電壓 110Vac，帶 BNC 連接器用于 TTL 輸入。

示例： 零件號 SH-20-PI-B-L-鍍金葉片 配 DSH-20-110/220-BNC

該零件號表示：SH-20 型激光安全快門，帶位置指示器以驗證快門狀態（打開或關閉），最低 5000 萬次循環?？扉T為盒裝帶通光孔。葉片鍍金。盒裝驅動器（5.3"×5.3"×2"）工作電壓 110Vac 或 220Vac，帶 BNC 連接器用于 TTL 輸入。

快門為常備庫存產品。

快門符合 RoHS 標準。

OEM 應用享特殊定價。
