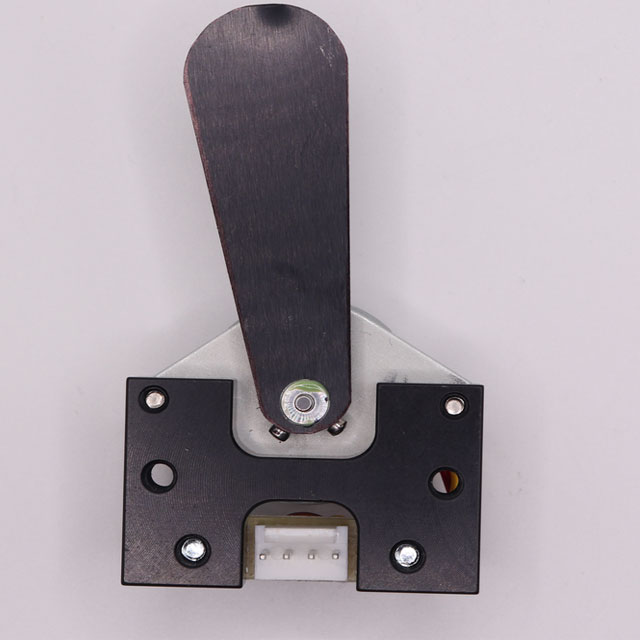

SH-65 低振動光學快門描述:

SH-65 數據表 DSH-65-PC 使用說明 SH-65-B 數據表 SH-65-M 數據表 SH-65-MP 數據表

適用于低振動與精密光學的機械式光快門/斬波器

SH-65 是一款緊湊且具有高性?xún)r(jià)比的機械式光快門/斬波器，具備低振動性能。它專為光學平臺上的應用而設計，在需要無振動條件的振動敏感環境中是非常有價值的組件。無論是集成到儀器還是 OEM 產品中，該單元都因其易用性和出色的成本效益而表現突出，尤其適合大批量應用。

關鍵特性

由旋轉致動器驅動，孔徑 0.65 英寸（16 mm）。

采用0.010英寸厚的黑色陽極氧化鋁葉片。

采用 0.010 英寸厚的黑色陽極氧化鋁葉片制成?？商峁┢渌穸?。

末端位置之間的切換時間為 10 毫秒，伴隨極小的沖擊或振動。

葉片總擺動角度為 30 度。

開閉位置之間平滑過渡，無任何咔嗒聲或硬停止。

可提供其他葉片表面處理，如裸鋁或光亮鍍鎳。

多功能性

除了作為機械光快門的功能外，SH-65 還可用作低頻光學斬波器，提供 DC 至 25 Hz 的頻率范圍。

技術規格（配合 DSH-65 驅動器使用時）

孔徑尺寸：SH-65、SH-65-M 和 SH-65-MP：直徑 0.65 英寸（16 mm）

頻率范圍：直流至50 Hz

SH-65-B 盒裝版本孔徑尺寸：直徑 0.56 英寸（14 mm）

頻率范圍：DC 至 25 Hz

響應時間：10 ms（從開啟到關閉位置，反之亦然）

外部輸入：TTL 電平（高 = 開啟，低 = 關閉）

頻率穩定度：內部模式下最低 0.1%，外部模式下最低 0.005%

外部輸入信號：DC 至 25 Hz TTL 電平輸入；5V（“開啟”）打開快門；0V（“GND”）關閉快門

外部 TTL 輸入穩定時間：10 ms

監視輸出：TTL 電平（高 = 開啟，低 = 關閉）

工作溫度：0 至 65 °C

尺寸：PCB 版本 3.93 英寸 x 2.6 英寸,帶外殼版本 5.3 英寸 × 5.3 英寸 × 2 英寸

DSH-65 驅動器：為 SH-65 快門/斬波器提供定制化控制

DSH-65 驅動器專用于對 SH-65 快門/斬波器進行精確控制。它有兩種工作模式：

內部模式：將 SH-65 用作光學斬波器，通過內部振蕩器控制，斬波頻率可在 0.5 Hz 至 25 Hz 之間調節。

外部模式：將 SH-65 用作光學快門或斬波器。TTL 輸入控制葉片位置，“高電平”（5V）保持快門開啟，“低電平”（0V）保持關閉。快門對 TTL 輸入的響應時間在 10 毫秒以?xún)?nèi)。支持的 TTL 輸入最高頻率為 25 Hz。

特點與優勢:

產品選項:

SH-65快門安裝在框架上，支持水平和垂直安裝。

SH-65-M快門附帶安裝板，支持水平和垂直安裝。

SH-65-MP快門可直接安裝在光學平臺上。

SH-65-B快門封裝在鋁盒內，帶有直徑 0.56 英寸（14 mm）的通光孔。

-BARE快門葉片為裸鋁。

-BRIGHT快門葉片為光亮鍍鎳鋁。

圖紙:

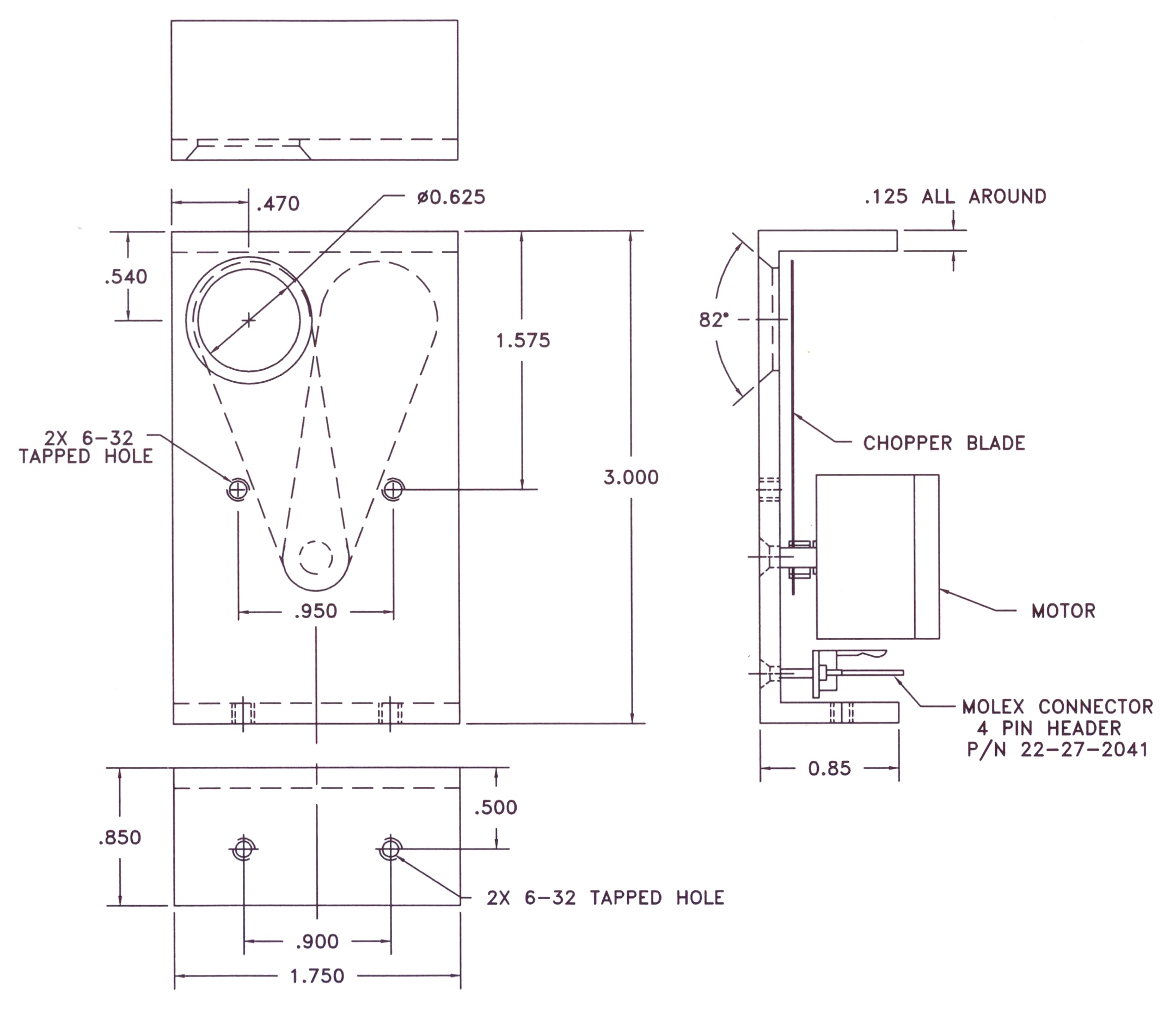

SH-65

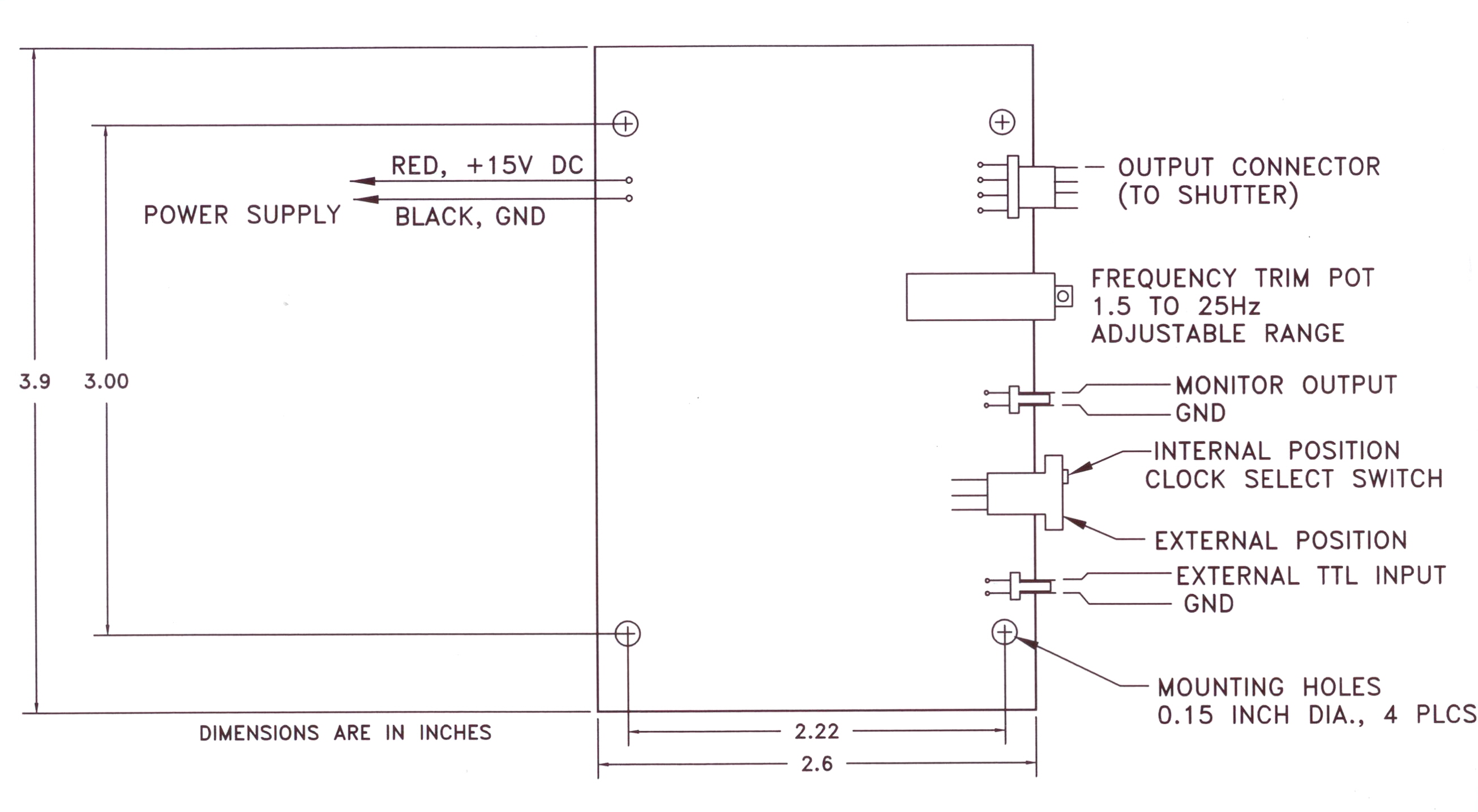

DSH-65-PC 驅動程序

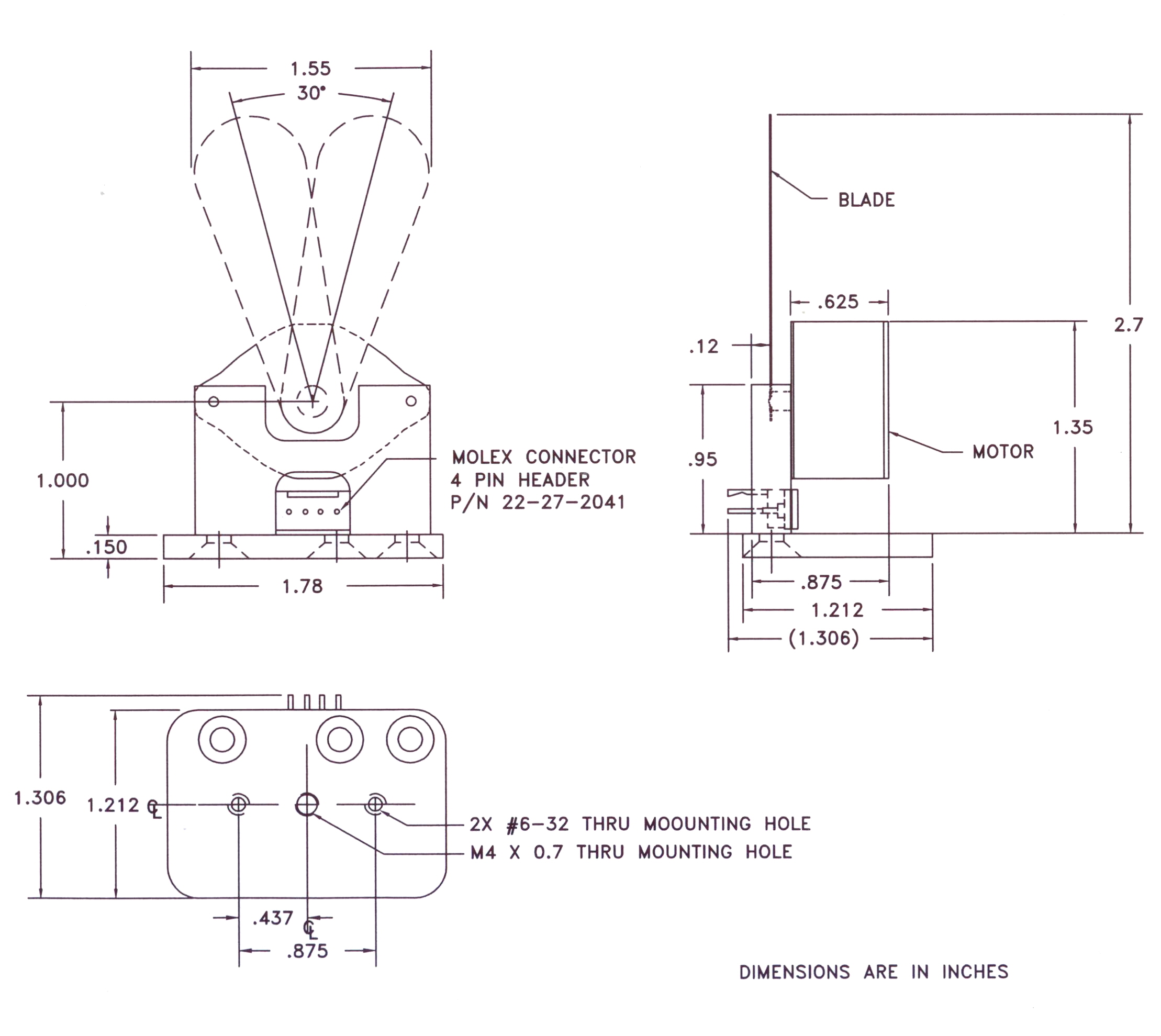

SH-65-MP

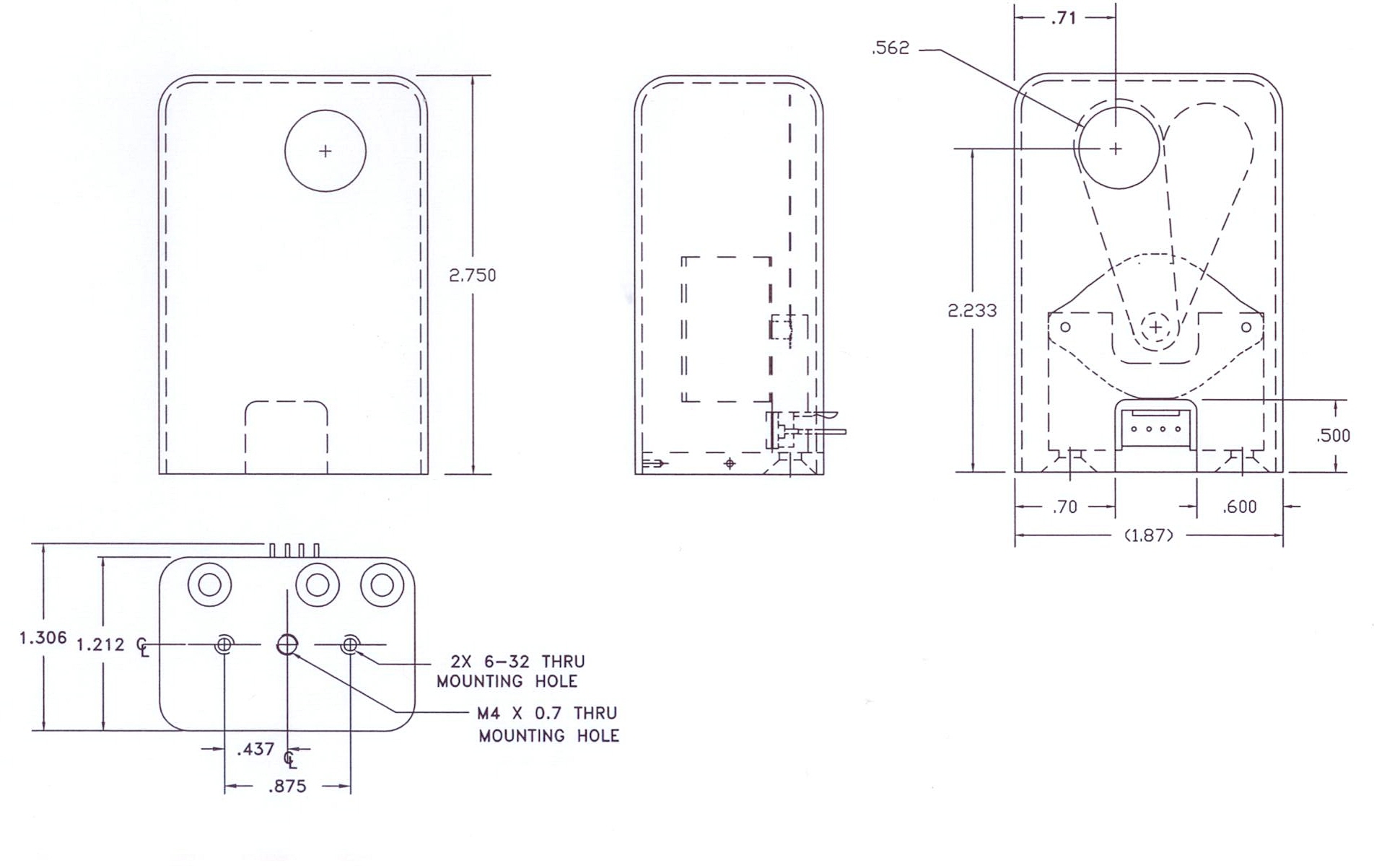

SH-65-B

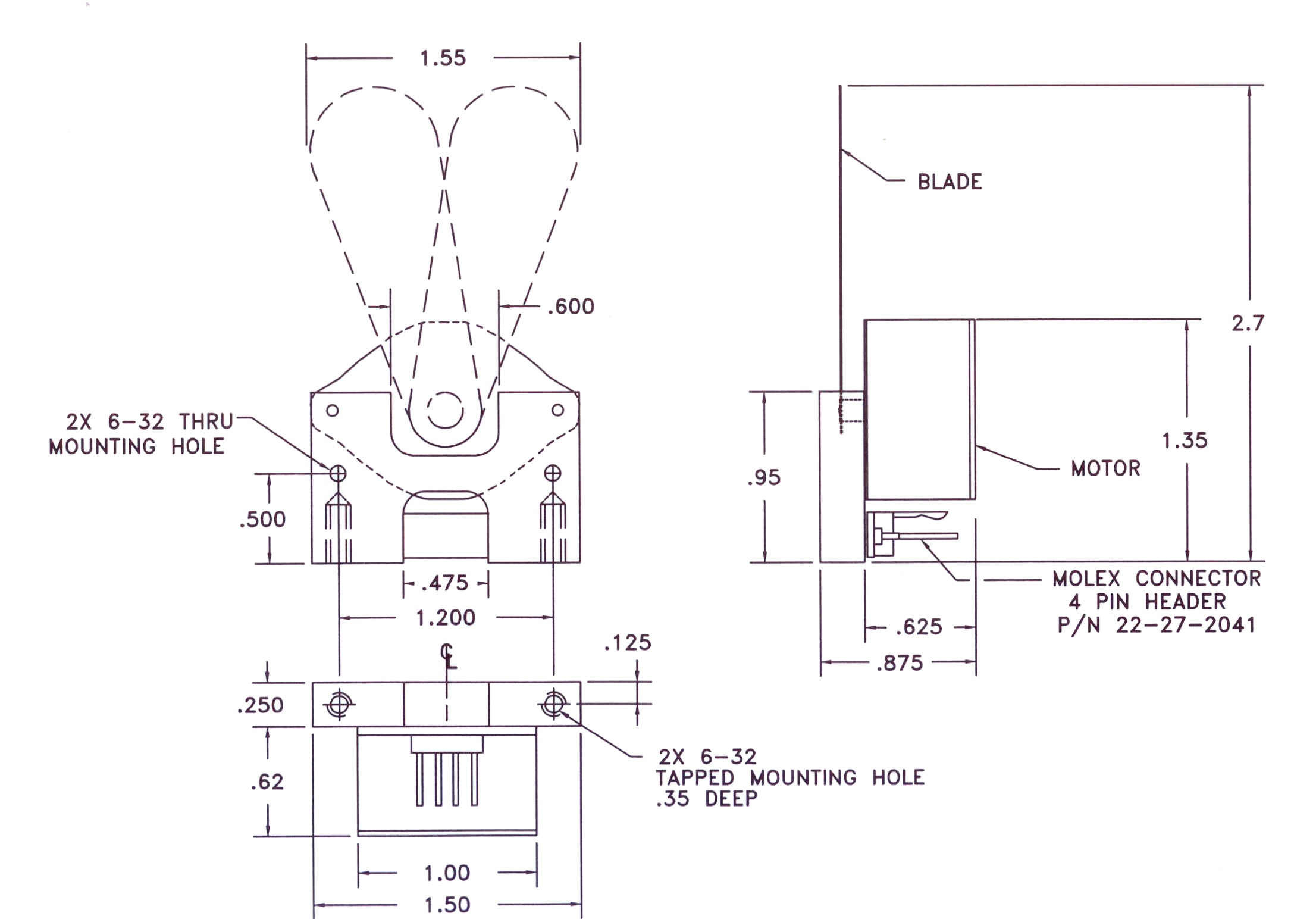

SH-65-M

訂購信息:

示例 1：部件號 SH-65 配 DSH-65-PC

此部件號對應 SH-65 快門，配有 0.010 英寸厚黑色陽極氧化鋁葉片，安裝在框架上，可水平和垂直安裝。DSH-65 驅動器為 3.93 英寸 x 2.6 英寸的印刷電路板級驅動器，由外部 15 VDC 電源供電。

示例 2：部件號 SH-65-M 配 DSH-65-220-BNC

此部件號對應 SH-65 快門，配有 0.010 英寸厚鋁葉片和底座，可水平和垂直安裝，不帶前面板。DSH-65 驅動器為帶外殼版本（5.3" x 5.3" x 2"），220 VAC，帶有選擇開關，可使用 220 VAC 線路電壓工作，并配有用于 TTL 輸入的 BNC 接口。

示例 3：部件號 SH-65-MP-BRIGHT 配 DSH-65-110

此部件號對應 SH-65 快門，配有 0.010 英寸厚光亮鍍鎳鋁葉片和安裝板。DSH-65 驅動器為帶外殼版本，5.3" x 5.3" x 2"，使用 110 VAC 線路電壓工作。

示例 4：部件號 SH-65-B-BARE 配 DSH-65-110/220-BNC

此部件號對應盒裝 SH-65 快門，配有 0.010 英寸厚裸鋁葉片。DSH-65 驅動器為帶外殼版本，5.3" x 5.3" x 2"，帶有選擇開關，可使用 110 VAC 或 220 VAC 線路電壓工作，并配有用于 TTL 輸入的 BNC 接口。
