SH-66 低頻脈沖選擇器描述:

SH-66 CAD圖紙

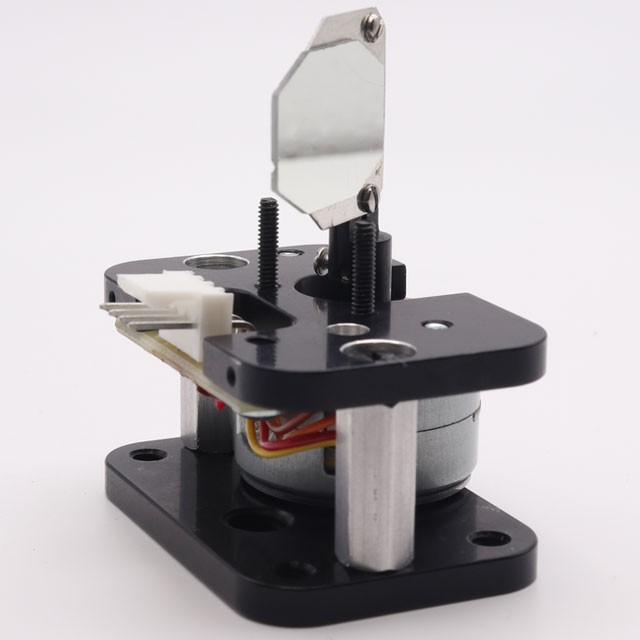

低成本、小尺寸激光快門/低頻脈沖選擇器SH-66是一種極低振動的機電裝置。它由一個步進電機和一面反射鏡組成，反射鏡從0度旋轉至45度以偏轉激光束，無硬停止。沒有咔嗒聲或撞擊噪聲。改變反射鏡位置不會產生沖擊或振動。在光學平臺上工作以及需要無振動環境時，這一特性非常有用。

該長壽命器件（至少1億次循環）操作簡單。適合作為儀器或系統的組成部分，集成到OEM產品中具有很高的價值。大批量使用時經濟高效。

標準配置為增強鋁反射鏡?？蛇x用鍍金、鍍銀和介質膜反射鏡。您可指明最適合自身應用的鍍膜，也可自行提供反射鏡。

該快門還可用作脈沖選擇器，最高頻率20Hz，響應時間15ms。

我們提供以下SH-66快門型號（定制和標準）：

SH-66-NC：反射鏡無蓋（NC）。需將光束能量導入能量吸收器。快門可水平或垂直安裝。

SH-66-B：快門封裝在鋁制盒體內，帶有一個直徑0.5英寸（12.6mm）的通孔。適用于最大3W的激光束。可水平及垂直安裝。

SH-66-BH：快門封裝在鋁制盒體內，帶有一個直徑0.5英寸（12.6mm）的通孔，配有一個散熱器。適用于最大6W的激光束?？伤郊按怪卑惭b。

SH-66-BDH：快門封裝在鋁制盒體內，帶有一個直徑0.5英寸（12.6mm）的通孔，配有兩個散熱器。適用于最大10W的激光束?？伤郊按怪卑惭b。

特點與優勢:

產品選項

SH-66-NC反射鏡無蓋（NC）。需將光束能量導入能量吸收器?？扉T可水平或垂直安裝。

SH-66-B快門封裝在鋁制盒體內，帶有一個直徑0.5英寸（12.6mm）的通孔。適用于最大3W的激光束?？伤郊按怪卑惭b。

SH-66-BDH快門封裝在鋁制盒體內，帶有一個直徑0.5英寸（12.6mm）的通孔，配有兩個散熱器。適用于最大10W的激光束?？伤郊按怪卑惭b。

規格（配合DSH-66驅動器使用時）

DSH-66驅動器專為控制SH-66快門而設計。

TTL輸入信號控制快門的開或關位置（參見SH-66快門規格）。驅動器包含一個BNC TTL輸入連接器?？扉T對TTL輸入的響應時間為15ms。最大TTL輸入頻率為25Hz。

提供以下DSH-66驅動器：

DSH-66-PC：印刷電路板級驅動器，含元件，需外部15Vdc 150mA電源（未隨附）。

DSH-66-110：盒裝驅動器（5.3英寸 x 5.3英寸 x 2英寸），內置電源，工作線路電壓110VAC。

DSH-66-220：盒裝驅動器（5.3英寸 x 5.3英寸 x 2英寸），內置電源，工作線路電壓220VAC。驅動器包含BNC TTL輸入連接器。

DSH-66驅動器配置

EOPC提供包含BNC選項的驅動器，使用戶能通過TTL信號控制快門。

可提供以下驅動器型號：

DSH-66-PC：板級驅動器，含元件，需外部穩壓12Vdc 200mA電源

DSH-66-110：帶外殼驅動器，尺寸5.3英寸 x 5.3英寸 x 2英寸，工作電壓110Vac至120Vac>

DSH-66-220：帶外殼驅動器，尺寸5.3英寸 x 5.3英寸 x 2英寸，工作電壓220Vac至240Vac

訂購信息:

示例1：部件號 SH-66-NC，搭配 DSH-66-220，TTL輸入選項1。

該部件號指定無蓋SH-66快門。增強鋁反射鏡（或客戶指定的任何反射鏡）外露?？蛻粜鑼⒐馐芰繉?dǎo)入能量吸收器（EOPC不提供）?？伤郊按怪卑惭b。由220Vac線路電壓工作。

TTL輸入選項1：

TTL“低”或無TTL輸入信號 → 快門打開

TTL“高” → 快門關閉

示例2：部件號 SH-66-B，搭配 DSH-66-220，TTL輸入選項2。

該部件號指定SH-66快門，配有增強鋁反射鏡，封裝在鋁盒內，帶一直徑0.5英寸（12.6mm）通孔。適用于最大3W激光束?？伤郊按怪卑惭b。由220Vac線路電壓工作。

TTL輸入選項2：

TTL“低”或無TTL輸入信號 → 快門關閉

TTL“高” → 快門打開

示例3：部件號 SH-66-BH-銀，搭配 DSH-66-110，TTL輸入選項1。

該部件號指定SH-66快門，配有鍍銀反射鏡，封裝在鋁盒內，帶一直徑0.5英寸（12.6mm）通孔，配有一個散熱器。適用于最大6W激光束?？伤郊按怪卑惭b。驅動器為盒裝，尺寸5.3英寸 x 5.3英寸 x 2英寸，由110Vac線路電壓工作。

TTL輸入選項1：

TTL“低”或無TTL輸入信號 → 快門打開

TTL“高” → 快門關閉

示例4：部件號 SH-66-BDH-介質膜，搭配 DSH-66-PC，TTL輸入選項2。

該部件號指定SH-66快門，配有介質膜反射鏡（波長已指定），封裝在鋁盒內，帶一直徑0.5英寸（12.6mm）通孔，配有兩個散熱器。適用于最大10W激光束。可水平及垂直安裝。驅動器為印刷電路板級驅動器，含元件，需外部穩壓12Vdc 200mA電源輸入（未隨附）。

TTL輸入選項2：

TTL“低”或無TTL輸入信號 → 快門關閉

TTL“高” → 快門打開
