CH-60 低頻光學調制器/快門/斬波器描述:

CH-60 數據表 CH-60 CAD圖紙 DCH-60 使用說明 DCH-60-PC 說明書

低成本可變頻率快門/斬波器 CH-60 和 CH-61 型，由安裝在有限轉角電機上的葉片構成。葉片位置跟隨電機繞組中的電流方向：一個方向的電流使快門打開，另一方向的電流使快門關閉。交變電流驅動葉片開合，使斬波器工作在直流至 50 Hz 的頻率范圍（CH-60 和 CH-61 均適用）。這種斬波方式無抖動。通過省去有刷電機及齒輪減速機構，實現了高可靠性和長壽命。該器件同時可用作快門，通過電流方向進行控制。此快門/斬波器特別適用于低成本專用應用、OEM 集成、儀器/系統內置以及便攜式系統。

特點與優勢:

產品選項

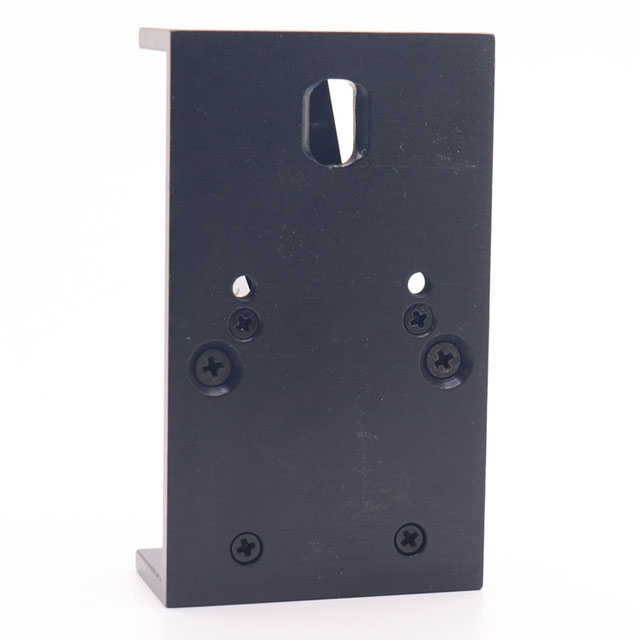

CH-60包含一塊安裝板，支持水平和垂直安裝。

CH-60-B帶外殼，設有激光窗口，可水平和垂直安裝。

CH-60-NF包含帶葉片和線纜的電機組件，不含框架。

CH-60-IR包含集成紅外發射器（黑體）。

CH-60（配合 DCH-60 驅動器）與 CH-61（配合 DCH-60 驅動器）參數對比

使用 DCH-60 驅動器并配合“MODE”選擇開關，可為 CH-60 斬波器/快門提供兩種工作模式：內部模式和外部模式。在內部模式下，CH-60 用作可變低頻斬波器，斬波頻率由內部振蕩器設定，可在 1 Hz 至 50 Hz 范圍內調節。在外部模式下，CH-60 用作斬波器或快門，由外部 TTL 信號控制：“高”電平使 CH-60 保持打開，“低”電平使其保持關閉。響應時間為 10 ms。TTL 輸入的最大頻率為 50 Hz。該斬波器尤其適合低成本專用應用、OEM、儀器/系統內置以及便攜式系統。

DCH-60 驅動器專為 CH-60 和 CH-61 斬波器/快門設計。

DCH-60 驅動器配置：

DCH-60 驅動器提供兩種配置：

規格（配合 DCH-60 驅動器使用時）

通光孔徑：0.25 英寸 × 0.45 英寸

頻率范圍：直流 ~ 50 Hz

響應時間：10 ms（從打開位置到關閉位置，反之亦然）

頻率穩定性：內部時鐘 0.1%,使用外部晶體時鐘輸入時為 0.005%

外部時鐘輸入：直流 ~ 50 Hz TTL 電平輸入

外部時鐘建立時間：20 ms

監測輸出：TTL 電平輸出

電源要求：

斬波器尺寸：

1.75 英寸寬 × 3.0 英寸高 × 1.0 英寸深（盒裝：1.90 英寸寬 × 3.00 英寸長 × 1.25 英寸深）

斬波器重量：2.5 盎司（70 克）

工作溫度：0 ~ 65 °C
