CH-61 低頻光學調制器描述:

CH-61 數據表 CH-61 CAD圖紙 DCH-60 使用說明 DCH-60-PC 說明書

低成本可變頻率快門/斬波器 CH-60 和 CH-61 由安裝在有限旋轉角度電機上的葉片（遮光片）構成。葉片的位置跟隨電機繞組中電流的方向。一個方向的電流使快門處于打開位置，反向電流則使快門處于關閉位置。交變電流使葉片以 DC 至 50 Hz 的頻率范圍開閉斬波器（適用于 CH-60 和 CH-61）。這種斬波方式無抖動。由于省去了有刷電機或減速齒輪，實現了高可靠性和長壽命。該裝置可同時作為快門使用，通過電流方向進行控制。該快門/斬波器特別適用于低成本的專用應用、OEM、內置于儀器/系統中以及便攜式系統。

特點與優勢:

產品選項

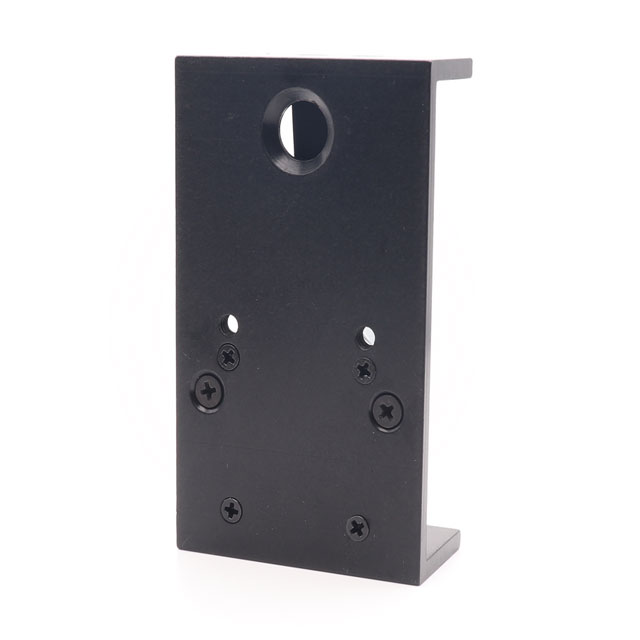

CH-61包含一塊可水平和垂直安裝的安裝板。

CH-61-B帶盒，設有激光窗口，可水平和垂直安裝。

CH-61-NF包含帶葉片和電纜的電機組件，不含框架。

配合 DCH-60 驅動器時的規格

使用我們的 DCH-60 驅動器，通過“MODE”選擇開關可為 CH-60 斬波器/快門提供兩種工作模式：內部模式和外部模式。在內部模式下，CH-60 用作可變低頻斬波器，斬波頻率由內部振蕩器設定，可在 1 Hz 至 50 Hz 之間調節。在外部模式下，CH-60 用作斬波器或快門，由外部 TTL 信號輸入控制；“高”輸入使 CH-60 保持打開，“低”輸入使其保持關閉。響應時間為 10 ms。TTL 輸入的最大頻率為 50 Hz。該斬波器特別適用于低成本的專用應用、OEM、內置于儀器/系統中以及便攜式系統。

DCH-60 驅動器專為 CH-60 和 CH-61 斬波器/快門設計。

DCH-60 驅動器配置：

DCH-60 驅動器提供兩種配置：

規規格（配合 DCH-60 驅動器使用時）

孔徑尺寸：0.25 英寸 × 0.45 英寸

頻率范圍：DC 至 50 Hz

響應時間：10 ms（從打開位置到關閉位置，反之亦然）

頻率穩定性：內部時鐘 0.1%,使用外部晶體時鐘輸入時為 0.005%

外部時鐘輸入：直流 ~ 50 Hz TTL 電平輸入

外部時鐘建立時間：20 ms

監測輸出：TTL 電平輸出

功率要求：CH-61 及驅動板：15 V DC，250 mA

斬波器尺寸：

斬波器尺寸：寬 1.75 英寸 × 高 3.0 英寸 × 深 1.0 英寸（盒裝：寬 1.90 英寸 × 長 3.00 英寸 × 深 1.25 英寸）

斬波器重量：2.5 盎司（70 克）

工作溫度：0 ~ 65 °C
