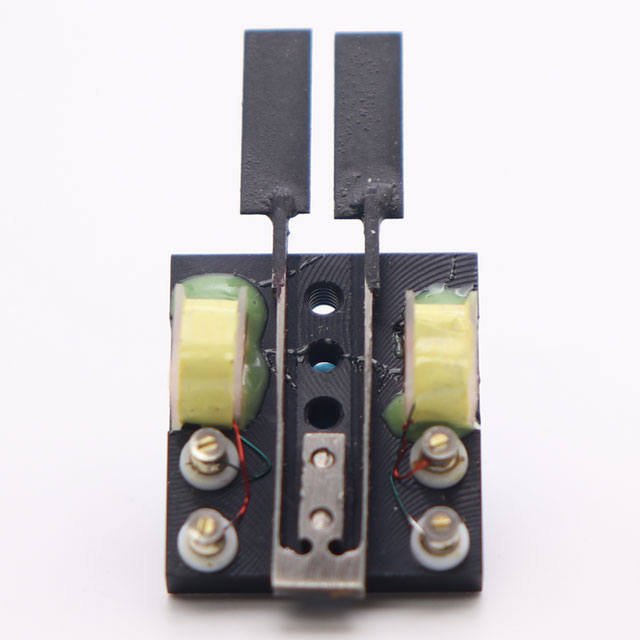

CH-20 高頻諧振斬波器描述:

數據表

音叉斬波器是最可靠的斬波器。其使用壽命無限，可在高溫、高真空和低溫環境下工作。音叉斬波器用于對光、等離子體、X 射線和激光進行斬波。

音叉斬波器成本較低（尤其在較大批量下），尺寸緊湊，重量輕，且壽命幾乎無限。這使得音叉斬波器適用于專用場合、OEM、集成到儀器或系統中，以及小型、便攜和手持式系統。

音叉斬波器是一種固定頻率的機電驅動光斬波器。安裝在運動音叉上的葉片對光束進行調制。斬波器工作在由運動組件的有效質量與音叉彈簧常數共同決定的自然諧振頻率。

斬波器的運動幅度與其頻率成反比。頻率與幅度的關系示例見下表。標配為不透光葉片（亮場）或通光孔葉片（暗場）；可選裝反射鏡、透鏡或光柵。標準工作溫度為 -40°C 至 +65°C。

平衡運行和高 Q 值保證了優異的頻率穩定性、較低的電驅動功率和較低的反作用力。高抗彎剛度提供了良好的抗沖擊和抗振性能。音叉斬波器可在低溫及高溫下工作，可采用低放氣材料制造以滿足高真空要求。音叉斬波器的重要用途之一是空間和大氣研究。全球多個有名空間研究項目均采用音叉斬波器。音叉斬波器的另一重要應用是在檢測場合中，當光學信號被噪聲淹沒時，固定頻率的調制信號可從背景噪聲中濾波提取。這最宜采用鎖相放大器實現。檢測信號與參考信號（混入音叉斬波器頻率）使目標頻率表現為純凈的直流輸出電平，其余所有信號均通過低通濾波器濾除。噪聲消除后，即可獲得準確的信號測量值。音叉斬波器廣泛應用于工業等各大領域。

ED 驅動器和 AGC 驅動器均為利用斬波器作為頻率源的音叉振蕩器。AGC 驅動器還提供高幅度穩定性（0.005%）以及正弦波和 TTL 參考信號。

PLD-1C 驅動器可將音叉斬波器與外部時鐘信號鎖相。

PLD-2C 驅動器可將兩個音叉斬波器以“主/從”斬波系統方式鎖相。

特殊葉片配置、調制波形和形狀可特殊訂購（請咨詢 EOPC）。提供不同封裝、調節方式和電源選項的驅動電子裝置。針對 OEM 應用可提供特別價格。

特點和優勢:

注釋

對于 50% 占空比：靜止?fàn)顟B(tài)下的開口為零。

標準底座裝有一個線圈。對于低頻和高幅度穩定性（配合 AGC 驅動器），建議采用帶兩個線圈的底座。對于寬溫度范圍，以及高頻和高幅度穩定性（配合 AGC 驅動器），建議采用帶三個線圈的底座。 葉片運動呈正弦規律。

CH-20 光學調制器：

固定頻率，范圍 200Hz 至 4kHz。

50% 占空比，靜止?fàn)顟B(tài)下開口為零。

葉片運動呈正弦規律。

標準工作溫度：-40°C 至 +65°C。

以下信息僅供參考：

200 Hz to 1,000 Hz

1,000 Hz to 4,000 Hz

訂購信息

型號 [CH-20]；占空比 [%]；葉片 [B=亮場 或 D=暗場]；頻率 [Hz]

示例：零件號 CH-20-50D3000。該零件號表示 CH-20 型斬波器，占空比 50%，暗場葉片，工作頻率 3kHz。 特殊葉片配置、調制波形和形狀可特殊訂購，請咨詢工廠。提供不同封裝、調節方式、參考信號和電源選項的驅動電子裝置。針對 OEM 應用可提供特別價格。
