CH-25 型音叉式斬光器（集成驅動電子器件）概括

CH-25 數據表

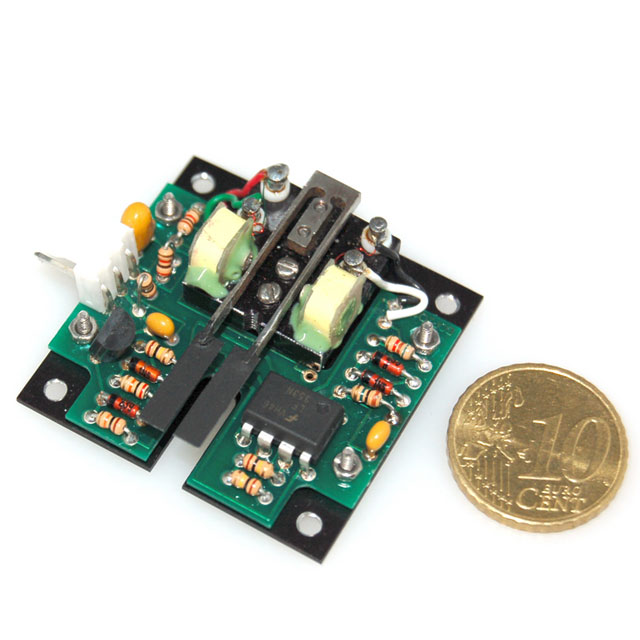

CH-25 型音叉式斬光器（集成驅動電子器件）具有低成本、結構緊湊、重量輕、壽命幾乎無限的特點；這使其最適合用于小型儀器及手持或便攜系統。它是在狹小空間內工作的理想解決方案，特別適用于從原型到大批量應用的長壽命專用場合。

這種單一固定頻率的諧振式光學斬光器（調制器）是一種電磁驅動的音叉裝置，利用安裝于運動音叉齒上的不同形狀和表面特性的葉片，以正弦運動對光束進行斬光?？商峁┮幌盗泄S設定的固定頻率調制波形（正弦、半正弦和脈沖）。CH-25 斬光器的調制頻率范圍為 200 Hz 至 3 kHz，可固定為該范圍內的任一頻率值。孔徑與頻率成反比，并取決于葉片的尺寸和類型（占空比）。器件在其固有諧振頻率下的工作由反饋放大器維持。驅動電路控制孔徑，并提供 TTL 輸出作為參考信號。

孔徑與占空比

常見的孔徑類型是靜止位置半開、占空比 90% 的形式，用于較大光束直徑。當調制器以此配置工作時，可獲得最大孔徑。葉片在工廠調整，使得在全光照條件下，最大行程狀態（由驅動電子器件控制）產生接近完整的正弦波，如下表所示。通常，在每個周期內光被透過的時間占 90%。占空比 50% 的調制用于小光束直徑。在靜止位置，葉片被調整為剛好閉合的狀態。50% 占空比下的全孔徑是 90% 占空比下全孔徑的一半。平衡工作和高品質因數（Q 值）確保了頻率穩定性、低驅動電功率和低反作用力。高抗彎剛度提供了良好的抗沖擊和抗振性能。標準工作溫度為 0°C 至 +65°C。

特點和優勢:

應用場合

音叉式斬光器特別適用于長壽命專用應用、OEM、集成于儀器或系統內部，以及便攜式系統。在空間受限的環境中工作時，音叉式斬光器是優秀的解決方案。

應用包括：測試設備、噪聲檢測（配合鎖相放大器）、污染與氣體檢測、輻射測量、輻射高溫計、科學與醫學研究、小型及手持儀器。斬光器的一個重要用途是在通信和數據采集環境中，當光信號被噪聲淹沒時使用。相對于未調制的信號，固定頻率的調制信號更容易從背景噪聲中濾波出來。這最好通過使用鎖相放大器來實現。在這種配置下，檢測信號與參考信號（混入音叉斬光器的頻率）混合后，使目標頻率表現為純直流輸出電平。所有其他信號均被低通濾波器濾除。一旦噪聲被去除，即可獲得正確的信號測量值。

音叉式斬光器是最可靠的斬光器。它們具有無限壽命，用于對可見光至深紫外波段的光、等離子體、X 射線以及激光進行斬光。這些斬光器廣泛應用于工業、科學、醫學等領域的系統和便攜儀器中。

OEM 應用可享受特殊定價。

頻率與孔徑對應關系

注釋：

50%占空比時：靜止?fàn)顟B(tài)下開口為零。

標準底座容納一個線圈。建議使用雙線圈底座以獲得低頻和高振幅穩定性（配合AGC驅動器）。建議使用三線圈底座以獲得高頻和高振幅穩定性（配合AGC驅動器），并適用于較寬的溫度范圍。

葉片運動為正弦運動。

外形尺寸

驅動器規格

輸入電源：24 V 直流，±4V，50 mA

頻率范圍：200 Hz 至 3 kHz

監視器輸出：方波 TTL 參考輸出

連接器：3 針 Molex 連接器 P/N 22-05-2021

訂貨信息

型號 [CH-25]；占空比 [%]；葉片 [B=亮色 或 D=暗色]；頻率 [Hz]

示例：零件號 CH25-90D-400。此零件號表示 CH-25 型斬光器，占空比 90%，暗葉片，工作頻率 400 Hz。

特殊的葉片配置、調制波形和形狀可特別訂貨。請咨詢工廠。可提供不同封裝、調節方式、參考信號和電源選項的驅動電子器件。OEM 應用可享受特殊定價。
